ТОВ «Завод КУБ-Україна» заявляє що шафа серії XLG55 в поєднанні з цоколем з листової сталі, 100 мм або 200 мм вже в стандартному виконанні відповідає вимогам для сейсмонебезепечних зон 1, 2 і 3. Для сейсмонебезпечної зони 4 шафи XLG55 можуть бути обладнані комплектом для землетрусу в поєднанні з комфортною ручкою і сейсмостійким цоколем, та відповідають параметрам для інтенсивності землетрусу до 9 балів за шкалою MSK-64.*Оскільки слід розглядати як порівняльний параметр, так як сертифікація пустих корпусів (без обладнання) неможлива.
ЗАЯВНИКТОВ «ЗАВОД КУБ-УКРАЇНА» www.zavodkub.comкод за ЄДРПОУ37026910СфераТОВ «Завод КУБ-Україна» розробляє та виготовляє продукти та рішення для інженерних систем у галузі електротехніки та телекомунікації.ЗАЯВЛЯЄ ЩО продукція виготовляється відповідно до директив: сертифікат СЕ (копія додається) сертифікат якості ISO 9001 (копія додається) нормативно - технічна документація, по якої виготовляється і випробовується продукція.EN IEC 62208:2011ДСТУ ISO 9001: 2015 ДСТУ IEC 62 208: 2009ГОСТ 14254-96ГОСТ 17516-90Опір зовнішнього механічного впливу, (ступінь захисту, код IК) - IК 10 Допустима статичне навантаження - 1000 кг Стійкість до впливу механічних факторів, - М2 Протокол випробувань на вібростійкість протокол випробувань (№ 61035) протокол випробувань № 61035) протокол випробувань № 61035) протокол випробувань «7 балів MSK-64» протокол випробувань «9 балів MSK-64» ПРОГРАМА випробувань на стійкість до механічних впливів та на сейсмостійкістьСМХХЛ.000.00.001 СБСМХХЛ.000.00.002 СБСтандартний захист поверхні технологія виробництваПодвійна обробка поверхні – фосфатування, порошкове забарвлення напиленням – забезпечує гарний антикорозійний захист поверхні корпус.Опис краскиФарба порошкова поліефірнаКолірRal 7035, шагреньПризначенняДля зовнішнього застосування яка характеризується високою стійкістю до атмосферного впливу, УФ-випромінюванням.Випробування на довговічність Стійкість до дії сольового туману ВологістьISO9227 480 годин. 1000 годин.ОЧІКУВАНИЙ ЧАС РОБОТИ (ISO 12944-2:2017Е) С1-С2 С3 С4-С5-С6Корозійна Кат. Середовищ. M (5-15 років) L (2-5 років) + дод обробка- асортимент, який виробляється; Корпуси для систем розподілу та автоматизації Корпуси для IT-обладнання Корпуси з нержавіючої сталі AISI 304
Сейсмостійкість
Вібрація
Удари
Зразки:

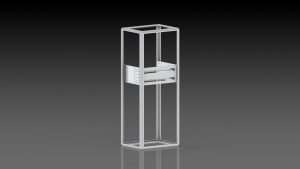

Об\'єкт: Розподільні пристрої низьковольтної напруги «Шафи розподільні сейсмостійкі XLG55» (об\'єкт тестування) Найменування: Шафи XLG55-2086 (2000ммх800ммх600мм)
Тип конструкції: зварний каркас сталевих рам.
Клас захисту: IP55, IK10,Un, B: 1000,In, A: 2500
Навантаження, кг: 800
Комплект поставки: каркас зі стельовою панеллю, двері із замком, стінка бокова та задня, суцільний захист дна, к-т для сейсмостійкості із цоколем 200 мм, к-т заземлення, ключ, упаковка.
Виробництво: ТОВ ЗАВОД КУБ-УКРАЇНА
Результати випробувань задовільні відповідно до програми випробувань на стійкість до механічних впливів та на сейсмостійкість. По завершенні кожного випробування проводилися внутрішні і зовнішні візуальні огляди. Не було виявлено ніяких ушкоджень або деградації після кожного випробування. Метою попередніх випробувань була перевірка корпусу шафи вимогам по стійкості до механічних впливів (сейсмостійкість, вібрація, удари), наведених у нормативних документах (НД) Результати сейсмічних випробувань.
ВИСНОВОКЗа результатами проведених випробувань розподільчої шафи для систем розподілення та автоматизації серії XLG55, виробництва ТОВ «Завод КУБ-Україна», встановлено відповідність шафи вимогам по стійкості до механічних впливів (сейсмостійкість) максимального розрахункового землетрусу (МРЗ) інтенсивністю 9 балів за шкалою MSK-64.
